スクリューコンベア

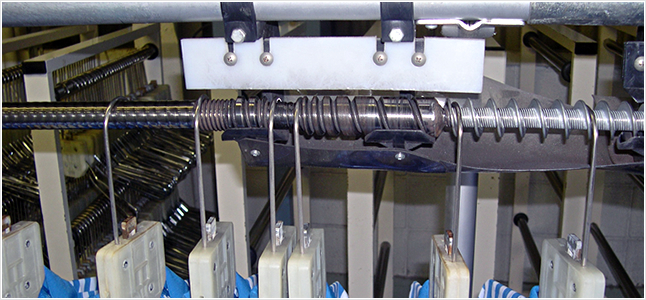

フレキシブル加工により、施設の環境や特性にマッチした自由自在なレイアウトを実現します。 伸縮による脱線や商品の落下などを防止し、シンプルな使用部品で設置が簡単に行なえます。

製品

スクリューシャフト

FBタイプ 品番 直径 巻高さ 定尺
FBタイプ 7387 31mm 8mm 15m

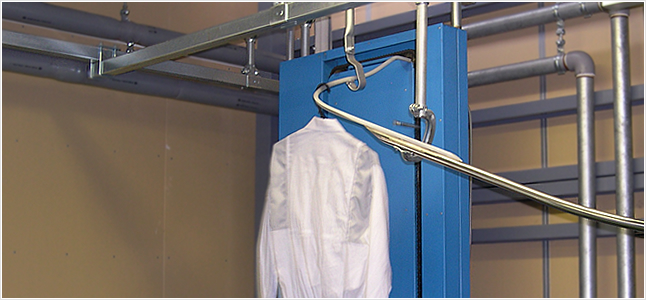

「トンネルフィニッシャー」や「包装機」など各種コンベア製品として使用します。必要な長さにカット(定尺：15m)し、ラセン1箇所に1点ずつハンガーを掛けることができます。ハンガーを掛ける方向により右巻・左巻の2種類があります。

ツイストタイプ 品名 直径 定尺 材質
ツイストタイプ ツイストシャフト 25mm 3.75m ステンレス
ツイスト-FB用ジョイント 25mm 3.75m 鉄
ツイストｰツイスト用ジョイント

ステンレスパイプに0.2mmの浅い溝を入れたシャフトです。「スリックレール」同様にまとめてハンガーを掛けたり、「スクリューコンベア」同様に搬送することもできます。接続には専用ジョイントを入れてビス止めします。

スクリューコンベア用部品

スクリューフック 品番 品名 全長
スクリューフック 7410 スクリューフック 180mm

「スクリューシャフト」を支えて「ガイドレール」に固定させる部品です。「スクリューフック」取付間隔は「FBシャフト：直線200mmカーブ150mmピッチ」、「ツイストシャフト：300ピッチ」です。

モーターカップリング 品番 品名 シャフト モーター径
スリーブ付カップリング 7386 スリーブ付カップリング 32mm 18mm
トルクテンダーカップリング 16mm 18mm
ツイスト用カップリング 25mm 18mm

「スリーブ付カップリング(写真)」は、「FBシャフト」固定用です。「トルクテンダーカップリング」は、負荷が掛かると空回りする仕組みになっています。 「ツイスト用カップリング」は、「ツイストシャフト」を固定するカップリングで、ゴムクッションにより自動調整される仕組みになっています。

モーターベース / モーター 品番 品名 電圧 消費電力
モーターベース 7385 ブレーキモーター 200v 200w
7400 ノーマルモーター
7401 モーターベース

「モーターベース(写真)」で、「モーター本体」を「ガイドレール」に固定します。

ガイドレール / カーブレール 品番 品名 サイズ / 用途
画像はありません 7404 ガイドレール直線3.6m 39Φ × 3.6m
7406 カーブレール1000R × 90° 39Φ / カーブ用
7407 カーブレール1000R × 25° 39Φ / 上昇・下降用
7409 ガイドレールジョイント 39Φ / 接続用

「スクリューライン上(直線・曲線など)」で使用します。

エアー式投入機

エアー式投入機 品番 電源 所要エアー
エアー式投入機 7386 200v 5A 0.6kg

「スクリューコンベア」と連動することで、「トンネルフィニッシャー」などへ自動投入することが可能です。



クランプ
各クランプ類

スクリューからの受取、スリックレールの連結など固定・接続と多目的に使用する普及型クランプ。

製品

クランプ類

角パイプ用Tクランプ 品番 A × B W
角パイプ用Tクランプ 7366 50角 × 3/4 (27Φ) 70mm
7367 50角 × 1" (34Φ)

角パイプ×1・角パイプ×3/4。角パイプと丸パイプをT型に固定します。ボルト2本で簡単・確実に固定することが可能。

角クランプ × 角パイプ ジョイント 品番 A × B W
角クランプ × 角パイプ ジョイント 7368 50角 × 50角 150mm
7369 50角ジョイント 200mm

角パイプ同士をT型及び、直線にに接続します。

Tクランプ 品番 A × B W パイプ径
Tクランプ 7360 3/4 × 3/4 60mm 27×27Φ用
7361 1" × 3/4 73mm 34 × 27Φ用
7362 1" × 1" 70mm 34 × 34Φ用
7363 1" × 11/4 85mm 34 × 42Φ用
7365 11/4 × 3/4 60mm 42 × 27Φ用
7364 11/4 × 1" 70mm 42 × 34Φ用
7359 11/4 × 11/4 85mm 42 × 42Φ用

各サイズの丸パイプをT型に固定する金具です。

コ型吊り金具 品名 コ型内寸
コ型吊り金具 コ型吊り金具 30mm

鉄骨用(H鋼・C鋼)吊り金具です。コ型パイプの延長は1"パイプを差し込み、ビスまたは溶接で接続します。

Uバンド 品名 最大内寸
Uバンド Uバンド(小) 36mm × 75mm
Uバンド(大) 52mm × 105mm

Uバンド(小)は、34Φ×34Φまでの丸パイプに使用します。
Uバンド(大)は、50角パイプ同士をクロスに固定するときに使用します。

スリック矢 品番 品名 パイプ径
スリック矢 – スリック矢 8mm 25Φ用
7408 スリック矢 10mm 25Φ用

「スクリューコンベア」からの受け取り、「スリックレール」の連結、乗り継ぎ用の金具です。

トロリー 品番 品名 寸法
トロリー 7340 トロリー M-80 W840 × H270
7341 トロリー M-50 W540×H270

直接レールにセットし、ロットごとに衣類をまとめて一挙に移動させます。 ※「M-80」を使用する場合は、カーブレールを600R(M-50：300R)に設定してください。



スリックレール
スリックレール・パーツ

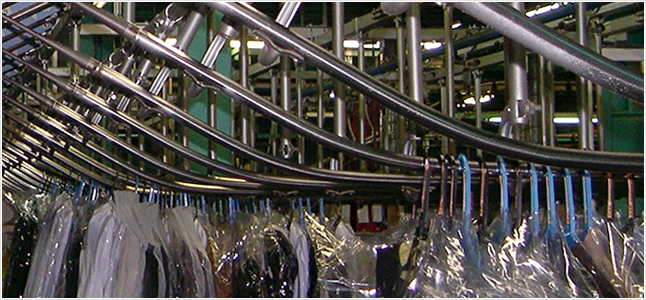

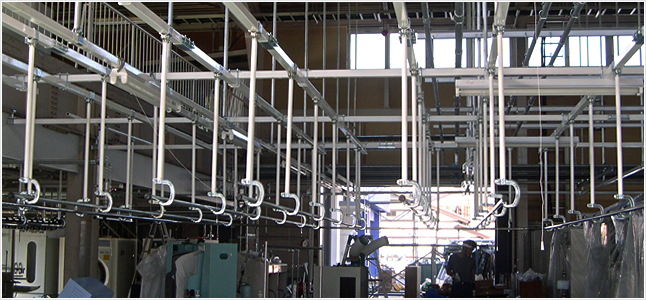

衣類保管スペースに便利な「スリックレール」部品。「スリックレール」を支える「レールサポート」、高い耐久性を持つ天吊り金具や補強パイプなど。

製品

レールサポート

品番 品名
7350 レールサポート

吊り材(25～27Φ)と接続し、「スリックレール(34φまで)」を支えます。

T吊り手

T吊り手 品番 品名 パイプ径
T吊り手 7370 T吊り手 L-50 27Φ × 50mm
7371 T吊り手 L-150 27Φ × 150mm
7372 T吊り手 L-300 27Φ × 300mm
7373 T吊り手 L-500 27Φ × 500mm
7374 T吊り手 L-800 27Φ × 800mm
7375 T吊り手 L-1000 27Φ × 1000mm
7377 T吊り手 フリーサイズ 20Φ × 100mm
7378 T吊り手 内ネジ式 35Φ × 45mm

天吊り金具です。長さは5cmから1mまでの6種類のサイズ（1"パイプ接続可能）と必要な長さにカットした直線レール（26Φ）、接続可能なフリーサイズがあります。

補強パイプ・その他

品番 品名 サイズ / 用途
補強パイプ 3/4 27Φ × 5.5m
7398 補強パイプ 1" 34Φ × 5.5m
7399 補強パイプ 11/4 42Φ × 5.5m
7391 補強パイプ 50角 50角 × 50角 × 6m
7356 ステンレス直線レール 25φ × 3m (ビス穴：4)
7396 ユニクロ直線レール 26Φ × 3.6m
7357 ステンレスポストレール 38Φ × 3.0m
7358 ユニクロポストレール 39Φ × 3.6m
  スタンドポストS 42Φ × 1.8m
スタンドポスト W
7344 ステンレスカーブレール 580R × 90° 25Φ (ビス穴：4)
7342 ステンレスカーブレール 290R × 90°
7343 ステンレスカーブレール 290R×180°
7351 ブラケットS (片側) 支柱：38Φ ～ 42Φ
レール：25Φ ～ 34Φ
7352 ブラケットW (両側)
7353 フロアフランジ 支柱38Φ ～ 42Φ用
7354 アジャストフランジ
7355 サブフランジ
7392 インサート 3/4×150 25Φ接続用
7346 インサート (穴付)
7395 エンドキャップ 3/4 25Φ ～ 27Φ終点用
7394 エンドキャップ 1" 34Φ終点用
7347 エンドキャップ 11/4 42Φ終点用
7348 エンドキャップ 50角 50角終点用

「スクリューシャフト」を支えて「ガイドレール」に固定させる部品です。「スクリューフック」取付間隔は「FBシャフト：直線200mmカーブ150mmピッチ」、「ツイストシャフト：300ピッチ」です。



コンベア

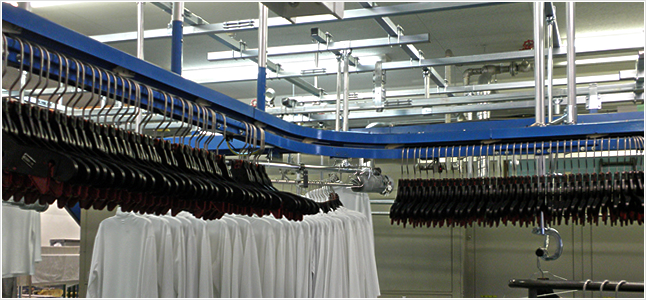

クリーニング工場において、効率的・経済的に運用できる代表的なコンベア製品です。 業務の確実性と効率性が向上し、セルフ化を推進する上で作業人数も削減できることなど計画的な運用を図ることができます。 多くの実績とノウハウにより、経済的な設備投資・運用におけるニーズに即したご提案をします。新規コンベアシステム導入はもちろん、 導入後のメンテナンス・カスタマイズ・レイアウト変更・改善・移設にいたるまで、きめ細やかにサポートします。

製品

自動分配コンベア

処理能力 投入機数 電源電圧
1800着 / 時 (最大) 1～5台 (最大) 1. コンベア駆動モーター AC200V 3相 (1.0kW)
2. 制御 AC200V 3相
3. PC等 AC100V / 15A

商品の入出荷を簡単操作でスピーディに管理できます。登録された商品を並び替え、各店舗の指定された保管位置へ自動分配します。 また、商品やハンガーに付加したICタグやバーコードタグをリーダ(RFID・バーコード)で読み取ることで、商品の分配・仕分を無人で行うことができます。

ストックコンベア

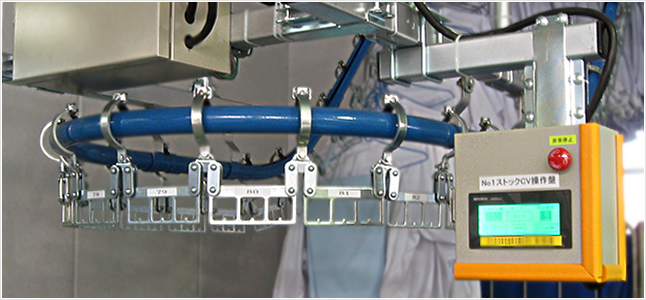

工場の空きスペースを利用して、商品を自然乾燥させることができます。

1点搬送コンベア

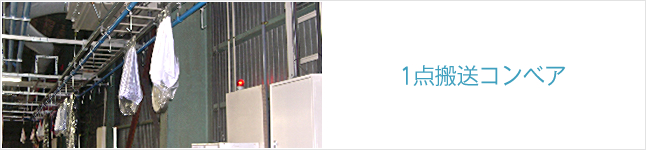

商品の長距離搬送に適しています。

垂直コンベア

速度 本体全長 電源 開口寸法(最低)
15m / 分 3 ～ 9m C200V 3相 (0.2kW) 幅 900mm × 奥行 500mm

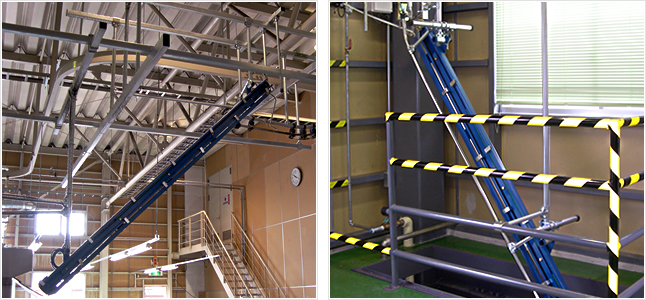

階層間で衣類を上昇・下降と垂直搬送するコンベアです。また、「スクリューコンベア」と「リミッタースイッチ」を連動させることで、 セルフ化が図れます。限られたスペースを利用することにより作業環境の充実とフレキシビリティを両立することができ、効率の良い動線で生産性の向上を図ります。

ムカデコンベア

速度 本体全長 電源 開口寸法(最低)
15m / 分 1 ～ 6m C200V 3相 (0.1kW) 幅 900mm × 奥行 500mm

階層間で衣類を片道搬送するコンベアです。「スクリューコンベア」、「包装機」などと連動させ、階段スペースを利用することにより、効率の良い動線で生産性の向上を図ります。

アキュームコンベア

衣類の大量搬送および1点搬送、処理能力の違う機械間搬送をするコンベアです。



その他パーツ

その他、弊社取扱いパーツ（昇降機、ラック、脚立など）をご紹介いたします。

製品

昇降機

ポーリフト

機種 (駆動部) 持上重量 速度 (m/分) 電動機 電流
50HZ 60HZ
PLN-200 200kg 6.3 7.6 3相200V 0.4Kw
ブレーキ付ギヤード 		3相200V 5A
PLN-240 240kg 6.0 7.2
機種 (全高・揚程) H-35 H-40 H-45 H-50 H-55 H-60
全高 (m) 3.5 4.0 4.5 5.0 5.5 6.0
最高位 (m) 1.5 2.0 2.5 3.0 3.5 4.0
最低位 (m) 0.2
機種 (荷台部) サイズ W × D × H (mm)
搬器 750 × 580 × 1200
1000 × 800 × 840 / オプション仕様
搬器用サク / 扉 各面用固定サク / 各面用リミットスイッチ付片開き扉

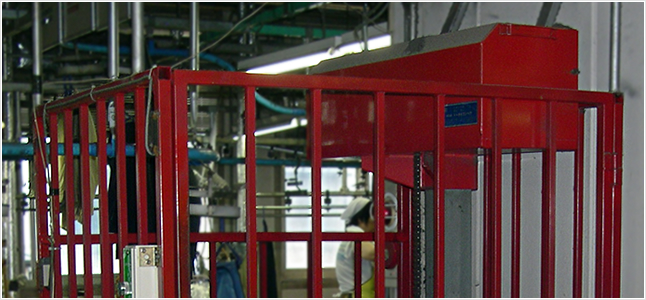

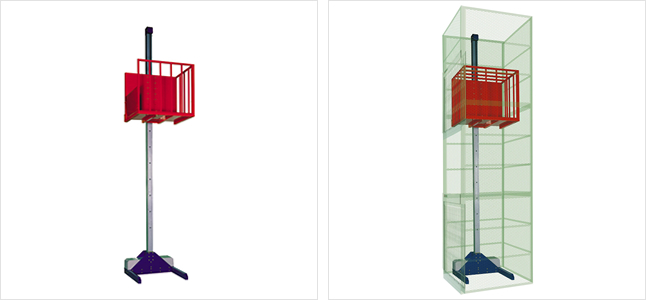

狭い場所でも威力を発揮する省スペース・安全設計で、上限・下限とも自動停止、停止位置は自在に設定可能。 チェーンが切断した場合でも、落下防止装置が荷台の落下を防止。ポーリフトをより安全に使用いただくために、昇降路・安全囲い、用途に合わせた柵・扉(正面・側面いずれも取付可能)を用意しています。

 ※搬器は鋼板張りのL字型が基本です。搬器用サク、扉はオプションです

ハンガー商品移動専用台車

Zラック

型式 サイズ W × D × H (mm) キャスター 標準カラー
Z-N：標準型 1500 x 480 x 1600 75Φ x 4輪自在 青色
型式 サイズ W × D × H (mm) キャスター 標準カラー
Z-S1 1500 x 480 x 1600 75Φ x 4輪自在 青色
Z-S2 1500 x 600 x 2000

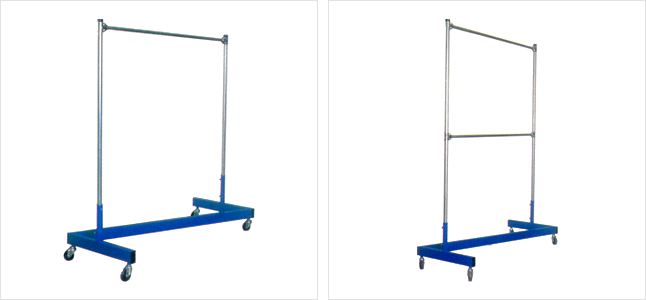

衣料品をハンガーにかけたまま、安定した走行でスムーズに運搬できる耐久性と利便性を追求したラックです。 Z型ベースにより、未使用時には重ねて収納できます。クリーニング業で多く活用されています。

移動式踏台

ステップ脚立

ステップ脚立 型式 種別 サイズ W × D × H (mm)
片面2段ステップ SF-92 片面2段ステップ 570 × 570 × 623
片面3段ステップ SF-93 片面3段ステップ 570 × 690 × 924

簡易作業用の便利で安定感がある踏み台です。使用時は、自動的にストッパーにより固定されます。
